PHYWE · Rayos X para docencia e investigación
PHYWE XR4 expert unit.
Rayos X de 35 kV para su laboratorio.
Único equipo para docencia aprobado por el Consejo de Seguridad Nuclear · Nº NHM-X386
Sistema modular, completamente blindado y con cambio rápido de tubo, para experimentos de física moderna, estructura cristalina, análisis de materiales, imagen radiográfica y tomografía computarizada.
es el representante exclusivo de
en España
Seguridad y cumplimiento
Único equipo para docencia aprobado por el Consejo de Seguridad Nuclear
El PHYWE XR4 es el único equipo para docencia aprobado por el Consejo de Seguridad Nuclear (CSN). Número de aprobación: NHM-X386.
Además, es un equipo totalmente blindado, con dos circuitos de seguridad independientes para la supervisión de la puerta y dos circuitos de monitorización para el bloqueo. Consúltenos para recibir la documentación asociada a la aprobación.
Solicitar la documentaciónSimulación interactiva
Así se producen los rayos X dentro del tubo
Ajuste la tensión de aceleración, la corriente de emisión y el material del ánodo. Observe cómo cambian la energía máxima de los fotones y las líneas características del espectro.
Espectro de emisión (ilustrativo)
El fondo continuo (radiación de frenado o bremsstrahlung) termina en la energía que fija la tensión aplicada: es la ley de Duane-Hunt. Las líneas características aparecen solo cuando la tensión supera la energía de ionización de la capa correspondiente del ánodo.
Estos fenómenos se pueden medir en el laboratorio con el set de caracterización y el de física del estado sólido.
Simulación didáctica, no a escala y sin valor cuantitativo. Energías de líneas y bordes de absorción tomadas de tablas estándar de física atómica; el comportamiento real del equipo se describe en la documentación de PHYWE.
Emisión
Un filamento incandescente en el cátodo libera electrones por efecto termoiónico. La corriente de emisión (mA) determina cuántos se producen.
Aceleración
La tensión entre cátodo y ánodo (kV) acelera los electrones y fija la energía máxima que pueden ceder.
Frenado
Al impactar en el ánodo se generan fotones: un espectro continuo de frenado y las líneas características del material. La mayor parte de la energía se disipa como calor.
La unidad
Diseñada para trabajar con seguridad y comodidad

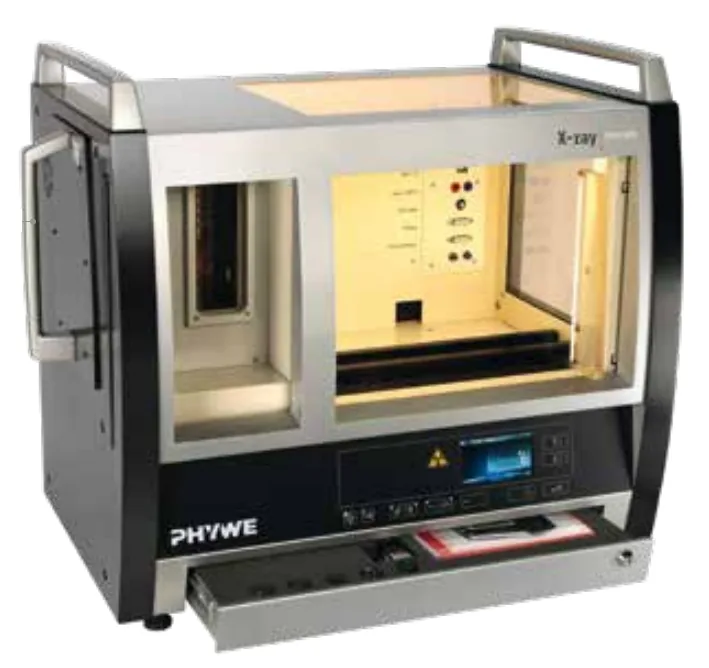

La XR4 expert unit (ref. 09057-99) es una unidad base controlada por microprocesador. Se complementa con al menos un tubo y los sets de ampliación que su docencia o investigación requiera.

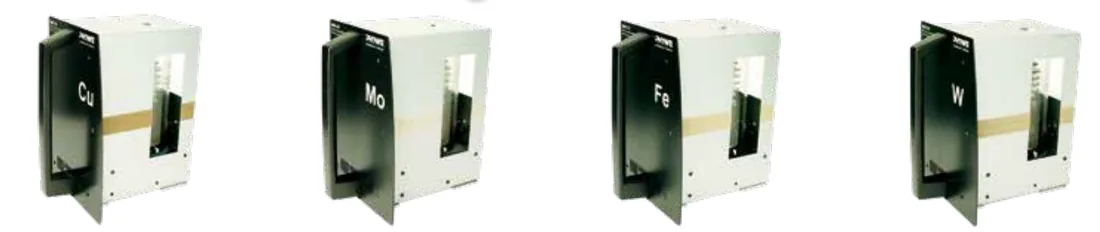

Tube XChange
Tubos autoajustables de cambio rápido, con protección frente al contacto con partes calientes. Cuatro materiales de ánodo: W, Mo, Cu y Fe.
Cu 09057-51Mo 09057-61Fe 09057-71W 09057-81Cámara XXL
Espacio de experimentación de 440 × 345 × 354 mm (ancho × alto × fondo), con iluminación LED interior para ver con claridad el montaje.
Seguridad
Equipo totalmente blindado, con dos circuitos independientes para la supervisión de la puerta y dos para el control de su bloqueo.
Pantalla táctil TFT
Pantalla en color de 4,3″ (480 × 272 px) para operar el equipo y ver los parámetros y los valores medidos.
Control por PC
Control desde el propio equipo o desde ordenador por USB 2.0, con el software «measure X-ray» incluido en los sets de la generación anterior.
Acceso óptico en 3 lados
Ventanas amplias para observar la cámara de experimentación desde varios ángulos, útil en clase y en demostraciones.
Conexiones MultiLINK
Campo de conexiones interno y externo (USB 2.0, BNC, Aux, entre otras) que evita instalar cableado improvisado.
Cajón con llave
Los accesorios quedan guardados con seguridad y siempre a mano.

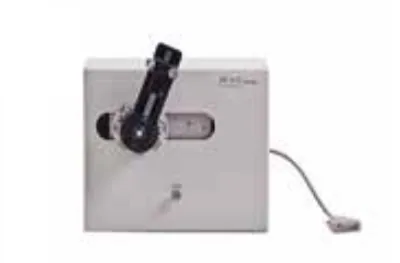

Goniómetro autoposicionado
Accesorio (H) necesario para los sets de física del estado sólido, caracterización, análisis estructural y de materiales. Se calibra y se posiciona de forma automática.
Posibilidades y alcance
Un solo equipo, muchas disciplinas
Los sets de ampliación convierten la unidad en un laboratorio específico para cada área. Las letras remiten a los sets del configurador.
Física
- Líneas características y bremsstrahlung (B)
- Ley de Moseley, constante de Rydberg, Duane-Hunt (B)
- Reflexión de Bragg y espectroscopía (A)
- Efecto Compton (D)
Química y cristalografía
- Investigación de estructuras (C)
- Diagramas de Laue (C, G)
- Imágenes de Debye-Scherrer (C)
- Difractometría de polvo (C)
Biología y medicina
- Imagen y radiografía (E)
- Dosimetría, degradación y daño (F)
- Ionización del aire (F)
- Tomografía computarizada (G)
Materiales e ingeniería
- Fluorescencia de rayos X (D)
- Ensayos no destructivos (D)
- Experimentos de dispersión de energía (D)
- Reconstrucción 3D y cortes (G)
Tres detectores para un amplio rango de experimentos
Contador Geiger-Müller: para señales de alta intensidad, de más de 14 000 cuentas por segundo (dato del catálogo de la generación anterior).
Detector de energía de rayos X: mide elementos químicos a partir del potasio, sin tiempo de calentamiento.
Sensor de imagen digital: exposición corta con alta resolución (0,5 s por imagen). Sirve tanto para tomografía como para imágenes de Laue.
Tomografía computarizada
El set de TC permite obtener imágenes de rayos X de muestras biológicas y técnicas, ensayos no destructivos y reconstrucción tridimensional. Según PHYWE, un escaneo completo con reconstrucción lleva menos de 10 minutos.
Set CT 09185-88CT accessories pro 09057-44 · 9 experimentosConfigurador
Monte su solución
Elija la unidad, al menos un tubo y los sets de ampliación que necesite. Seleccione sets para ver cuántos experimentos suman.
XR4 expert unit
Ref. 09057-99. Incluye cámara XXL, acceso óptico en 3 lados, cajón y aplicable a investigación.
Al menos un tubo
Cu (ref. 09057-51, el tubo por defecto en la mayoría de experimentos), Mo, Fe o W. Se adquieren por separado.
Paso 3 · Sets de ampliación
Ficha técnica
Especificaciones de la unidad
| Referencia | 09057-99 (XR4 expert unit, 35 kV) |
|---|---|
| Alta tensión | 5,0 … 35,0 kV (pasos de 0,1 kV) |
| Corriente de emisión | 0,01 … 1,0 mA (pasos de 0,01 mA) |
| Tensión del tubo contador | 0 … 600 V |
| Tubos disponibles | Cu, Mo, Fe, W (se requiere al menos uno) |
| Pantalla | TFT en color 4,3″, 480 × 272 px |
| Cámara de experimentación (A × Al × F) | 440 × 345 × 354 mm |
| Carcasa (A × Al × F) | 682 × 562 × 446 mm * |
| Peso | 55 kg |
| Alimentación | 110/240 V~, 50/60 Hz |
| Consumo | 200 VA |
| Conexión a PC | USB 2.0 |
| Fabricante | PHYWE Systeme GmbH & Co. KG (Göttingen, Alemania) |
Tubos y sets de ampliación
| Referencia | Producto | Observaciones | Experimentos |
|---|---|---|---|
| 09057-51 | Tubo enchufable Cu | Tubo por defecto en la mayoría de experimentos | — |
| 09057-61 | Tubo enchufable Mo | Caracterización y análisis de materiales | — |
| 09057-71 | Tubo enchufable Fe | Ánodo de hierro | — |
| 09057-81 | Tubo enchufable W | Caracterización, radiografía y dosimetría | — |
| 09125-88 | Set A · Física del estado sólido | Requiere goniómetro | 5 |
| 09135-88 | Set B · Caracterización | Requiere goniómetro | 14 |
| 09145-88 | Set C · Análisis estructural | Requiere goniómetro | 17 |
| 09165-88 | Set D · Materiales | Requiere goniómetro | 13 |
| 09155-88 | Set E · Imagen | — | 4 |
| 09175-88 | Set F · Dosimetría | — | 3 |
| 09185-88 | Set G · Tomografía computarizada | Sensor digital, unidad de rotación y software | 3 |
| 09057-44 | CT accessories pro | Accesorios para aspectos físicos de la TC | 9 |
* Dimensiones según la ficha actual de PHYWE. Consulte siempre la documentación oficial vigente antes de planificar instalación y espacio. Los datos pueden cambiar sin previo aviso.
Preguntas frecuentes
Todo sobre el PHYWE XR4
¿Qué es el PHYWE XR4 expert unit?
Es una unidad de rayos X de 35 kV (ref. 09057-99), controlada por microprocesador y totalmente blindada, con cambio rápido de tubo con ánodo de Cu, Mo, Fe o W. Está pensada para docencia e investigación en universidades, formación profesional y laboratorios.
¿Tiene aprobación del Consejo de Seguridad Nuclear (CSN)?
Sí. Es el único equipo para docencia aprobado por el Consejo de Seguridad Nuclear, con número de aprobación NHM-X386.
¿Qué necesito para empezar a trabajar con el XR4?
La unidad base (ref. 09057-99) y al menos un tubo de rayos X, que se adquiere por separado (Cu 09057-51, Mo 09057-61, Fe 09057-71 o W 09057-81). Después se añaden los sets de ampliación según los experimentos. Los sets de física del estado sólido, caracterización, análisis estructural y materiales requieren además el goniómetro.
¿Cuántos experimentos se pueden realizar?
Con los siete sets de ampliación se alcanzan hasta 59 experimentos: 5 de física del estado sólido, 14 de caracterización, 17 de análisis estructural, 13 de materiales, 4 de imagen, 3 de dosimetría y 3 de tomografía computarizada.
¿Se puede hacer tomografía computarizada con el XR4?
Sí, con el set de tomografía computarizada (ref. 09185-88), que incluye un sensor digital de imagen de rayos X, una unidad de rotación y el paquete de software de tomografía. Según PHYWE, un escaneo completo con reconstrucción lleva menos de 10 minutos.
¿Se controla desde el ordenador?
Sí. Se puede operar desde la pantalla táctil TFT del propio equipo o desde un ordenador mediante USB 2.0.
¿Quién distribuye PHYWE en España?
SIDILAB es el representante exclusivo de PHYWE en España.
