En el sector de la construcción y el aislamiento térmico, la conductividad térmica es uno de los parámetros más importantes para evaluar la eficiencia energética de un material y su cumplimiento con las normativas vigentes. Sin embargo, existe un aspecto que a menudo pasa desapercibido durante los ensayos: el efecto del espesor de la muestra sobre la precisión de la medición.
Los materiales aislantes utilizados en construcción, como el poliestireno extruido (XPS), se instalan en diferentes espesores según la aplicación requerida. Esto plantea una cuestión importante en laboratorio: ¿pueden compararse directamente los valores de conductividad térmica obtenidos en muestras de distinto espesor?
Los métodos en régimen estacionario, como el Heat Flow Meter (HFM), son ampliamente utilizados para este tipo de caracterización. No obstante, estos equipos suelen calibrarse utilizando un espesor de referencia específico.
De acuerdo con las recomendaciones ASTM, realizar mediciones en espesores diferentes al estándar de calibración puede introducir incertidumbre si no se valida previamente el efecto del espesor. Sin esta validación, comparar resultados obtenidos con geometrías distintas puede reducir la confianza en los datos reportados y dificultar la evaluación real del rendimiento térmico del material.
Los ensayos se realizaron siguiendo la norma ASTM C518 y utilizando como referencia de calibración el estándar NIST SRM 1450d de 25,2 mm de espesor.
Tras la calibración, se analizaron muestras de XPS con espesores comprendidos entre aproximadamente 10,1 mm y 40,4 mm, manteniendo constantes todas las condiciones experimentales.
Durante cada ensayo, la muestra se colocó entre dos placas paralelas donde se estableció un flujo de calor unidimensional en estado estacionario. La conductividad térmica se calculó a partir del flujo de calor medido, las temperaturas de las placas y la distancia entre ellas, aplicando la Ley de Fourier.
q=-kA\frac{dT}{dx}
Posteriormente, los resultados obtenidos para cada espesor se compararon tanto con la condición de calibración como con los datos proporcionados por el fabricante.
.png)
Figura 1. Comparación entre la conductividad térmica (W/m·K) y la resistencia térmica (m²K/W) obtenidas experimentalmente y los datos proporcionados por el fabricante para muestras de poliestireno extruido medidas a 20 °C mediante HFM.
Tal y como se observa en la Figura 1, la conductividad térmica se mantuvo prácticamente constante independientemente del espesor evaluado, mientras que la resistencia térmica aumentó de forma proporcional al incremento del espesor del material.
Aunque los sistemas HFM están calibrados normalmente para un único espesor y no están diseñados específicamente para grandes variaciones geométricas sin validación previa, este trabajo demuestra que es posible obtener mediciones fiables en rangos moderados de espesor siempre que las condiciones de ensayo estén correctamente controladas.
Además, la resistencia térmica mostró una evolución proporcional al espesor, tal y como predice el comportamiento físico esperado, reforzando la validez de los resultados obtenidos.
En aplicaciones reales, los materiales aislantes rara vez se utilizan en un único espesor estándar. Por ello, validar experimentalmente cómo afecta el espesor a la precisión de la medición permite:
Incrementar la confianza en los datos de laboratorio.
Comparar materiales de forma más precisa.
Reducir incertidumbres en procesos de certificación.
Obtener resultados más representativos del comportamiento real del material en servicio.
La caracterización térmica precisa no depende únicamente del equipo utilizado, sino también de comprender las limitaciones y condiciones del método de ensayo aplicado.
El reto de medir materiales con distintos espesores
Los materiales aislantes utilizados en construcción, como el poliestireno extruido (XPS), se instalan en diferentes espesores según la aplicación requerida. Esto plantea una cuestión importante en laboratorio: ¿pueden compararse directamente los valores de conductividad térmica obtenidos en muestras de distinto espesor?
Los métodos en régimen estacionario, como el Heat Flow Meter (HFM), son ampliamente utilizados para este tipo de caracterización. No obstante, estos equipos suelen calibrarse utilizando un espesor de referencia específico.
De acuerdo con las recomendaciones ASTM, realizar mediciones en espesores diferentes al estándar de calibración puede introducir incertidumbre si no se valida previamente el efecto del espesor. Sin esta validación, comparar resultados obtenidos con geometrías distintas puede reducir la confianza en los datos reportados y dificultar la evaluación real del rendimiento térmico del material.
El estudio realizado
Para analizar este comportamiento, un equipo de ingeniería utilizó el equipo HFM de Thermtest para medir la conductividad térmica de muestras de poliestireno extruido a una temperatura media de 20 °C.Los ensayos se realizaron siguiendo la norma ASTM C518 y utilizando como referencia de calibración el estándar NIST SRM 1450d de 25,2 mm de espesor.
Tras la calibración, se analizaron muestras de XPS con espesores comprendidos entre aproximadamente 10,1 mm y 40,4 mm, manteniendo constantes todas las condiciones experimentales.
Durante cada ensayo, la muestra se colocó entre dos placas paralelas donde se estableció un flujo de calor unidimensional en estado estacionario. La conductividad térmica se calculó a partir del flujo de calor medido, las temperaturas de las placas y la distancia entre ellas, aplicando la Ley de Fourier.
q=-kA\frac{dT}{dx}
Posteriormente, los resultados obtenidos para cada espesor se compararon tanto con la condición de calibración como con los datos proporcionados por el fabricante.

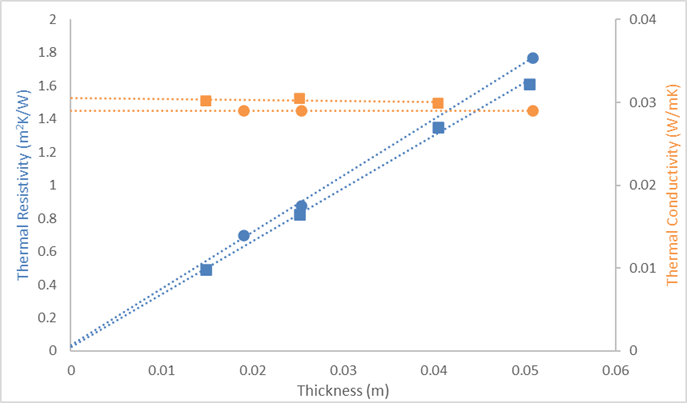

Figura 1. Comparación entre la conductividad térmica (W/m·K) y la resistencia térmica (m²K/W) obtenidas experimentalmente y los datos proporcionados por el fabricante para muestras de poliestireno extruido medidas a 20 °C mediante HFM.
Tal y como se observa en la Figura 1, la conductividad térmica se mantuvo prácticamente constante independientemente del espesor evaluado, mientras que la resistencia térmica aumentó de forma proporcional al incremento del espesor del material.
Resultados obtenidos
El estudio mostró que los valores de conductividad térmica permanecieron consistentes en todo el rango de espesores evaluados. Las desviaciones observadas se mantuvieron dentro de un margen inferior al 3 % respecto a la condición calibrada y mostraron una excelente concordancia con los datos del fabricante.Aunque los sistemas HFM están calibrados normalmente para un único espesor y no están diseñados específicamente para grandes variaciones geométricas sin validación previa, este trabajo demuestra que es posible obtener mediciones fiables en rangos moderados de espesor siempre que las condiciones de ensayo estén correctamente controladas.
Además, la resistencia térmica mostró una evolución proporcional al espesor, tal y como predice el comportamiento físico esperado, reforzando la validez de los resultados obtenidos.
¿Por qué es importante este tipo de validación?
En aplicaciones reales, los materiales aislantes rara vez se utilizan en un único espesor estándar. Por ello, validar experimentalmente cómo afecta el espesor a la precisión de la medición permite:
Incrementar la confianza en los datos de laboratorio.
Comparar materiales de forma más precisa.
Reducir incertidumbres en procesos de certificación.
Obtener resultados más representativos del comportamiento real del material en servicio.
La caracterización térmica precisa no depende únicamente del equipo utilizado, sino también de comprender las limitaciones y condiciones del método de ensayo aplicado.
Este artículo está basado en datos y estudios experimentales publicados por Thermtest sobre la influencia del espesor en mediciones de conductividad térmica mediante Heat Flow Meter (HFM).
